Ver todos os projetos
Para terrenos a partir de
10.0m x 22.0m
(frente x fundo)
Dados do projeto
Área m² 159,34
Quartos 3
Sendo Suites 3
Tamanho da casa
Largura 7.25
Comprimento 14.0

Planta Sobrado Contemporâneo com 3 suítes - Cód. 123

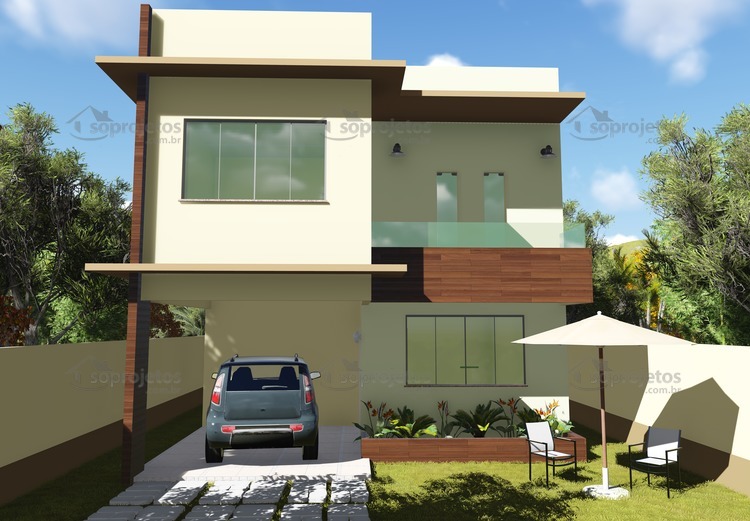

A aryf sobrado contemporaneo2 cod123
Tabela1 f1c611a50d533c4d616d86a38b9cf4d6b1f77127eb1a1823b02237399b13460c
10.0 m
22.0m
159,34
3
3
5
1 vagas
Avaliado 5.0 de 5 baseado em 96 comentários

Descrição:

Para terrenos a partir de 10 x 22 metros, este é um projeto de um sobrado contemporâneo, que possui 153,55 metros quadrados. No andar superior tem 3 suítes (sendo um suíte master com closet) que foram colocadas de forma a garantir o máximo de privacidade (a área intima completamente separada da área social e de serviço). No andar térreo a área social (Sala de estar e Jantar conjugadas) foram projetadas de forma a promover o convívio e a possibilidade de mudança desses espaços, além disso, contem uma ampla cozinha e uma ótima varanda gourmet (com lavabo só pra ela) independente da área de serviço.

Além disso tem uma fachada elegante e moderna que possibilita a utilização de vários revestimentos para dar aquele detalhe especial, que vai deixar esta casa a sua cara.

PERGUNTAS FREQUENTES

1 – A casa cabe num terreno menor que 10 metros de frente?

Resposta:

Não, devido aos afastamentos laterais obrigatórios pelo código civil brasileiro.

2 – A casa cabe num terreno menor que 22 metros de fundos?

Resposta:

Talvez, o caso deixamos um afastamento frontal de 5,00 metros, e de fundos, 3 metros. Se o código de obras de sua cidade permita afastamentos menores, o projeto pode caber em um terreno de menor profundidade.

Veja também: 9 motivos para comprar na Só Projetos

Área Total
Área 159,34 m²
Terreno
Frente de 10.0m ou mais (tamanho do terreno)
Fundo de 22.0m ou mais (tamanho do terreno)
Ambiente
Quartos 3
Suítes 3
Banheiro 5
Garagem 1
Tamanho da Casa
Frente 7.25
Fundos 14.0
Afastamentos
Frontal 5,00 m
Fundos 3,00 m
Lado Direito 1,25 m
Lado Esquerdo 1,50 m

Você receberá caso adquira:

Você receberá em formato de desenho arquitetônico agrupado em 2 ou 3 pranchas tamanho A1, em formato PDF os desenhos abaixo:

  • Planta de Layout: Constará a implantação do mobiliário, para auxílio na decoração, e implantação de pontos de eletricidade e hidráulica.
  • Plantas Executivas: É a planta pronta para construir, nela estão definidas todas as dimensões, especificações de acabamentos de piso, parede e forro, níveis horizontais, vãos de portas e janelas, locação e projeções de telhado. Incluímos quadros de área, de acabamento e de esquadrias.
  • Fachadas: Constam as elevações (fachadas) do prédio, no mínimo de 2 (duas), com as especificações de acabamento e detalhes.
  • Cortes: Constará os cortes, no mínimo de 2 (dois) para total compreensão do projeto, são definidas as alturas de forro, telhado e níveis verticais.
  • Planta do Telhado: Desenhos que demonstram as águas (caimentos) do telhado, especificações, beirais, calhas e rincões. (onde houverem).
  • Quadro geral de áreas internas: Esta Tabela fornece não só as áreas internas, mas também o perímetro (para cálculo da quantidade de rodapés), a área de reboco por ambiente, e o total. É uma excelente ferramenta para servir de base de orçamento de mão de obra e material.
  • Quadro de áreas construídas: É uma tabela onde são demonstradas as áreas totais construídas por pavimento, seu perímetro e Taxa de ocupação e Índice de Aproveitamento, que são exigências de quase todas as prefeituras do Brasil.
  • Quadro de Revestimentos: Este quadro denomina os revestimentos de Piso, Paredes e Forros por cada ambiente.
  • Tabela quantitativo de Portas: Esta Tabela mostra onde ficam localizadas a portas, suas larguras, alturas, e sua descrição. Também mostra a área unitária de cada porta e o total. Muito útil na hora de orçar e encomendar ao marceneiro.
  • Tabela quantitativo de Janelas: Esta Tabela mostra onde ficam localizadas a janelas, suas larguras e alturas, altura dos peitoris e sua descrição. Também mostra a área unitária de cada janela e o total. Muito útil na hora de orçar e encomendar ao marceneiro.
  • Plantas Baixas: Planta baixa de toda a instalação elétrica, com pontos, dimensão das tubulações e da fiação, marcação das tomadas, interruptores, fase, neutros, luminárias, arandelas, ar condicionado e chuveiro elétrico.
  • Quadro de cargas: Quadro demonstrativo das cargas utilizadas no projeto.
  • Diagramas Unifilar, bifilar e trifilar: Conforme a carga utilizada, são os diagramas demonstrativos com as bitolas, disjuntores, fases e aterramento.
  • Resumo dos pontos elétricos: Quadro com o resumo de todos os pontos elétricos a serem utilizados no projeto.
  • Listagem de material: Relação quantitativa de todo o material a ser gasto na instalação elétrica.
  • Planta de Hidráulica: Planta das tubulações que existirão nos andares térreo e superior, com indicação das descidas dos tubos e locação dos pontos hidráulicos.
  • Planta dos Barriletes: Nesta planta apresentamos as tubulações que existirão no forro, também chamados de barriletes, nela indicamos as instalações da caixa d água com sua locação e pontos de descidas dos tubos.
  • Vistas: Em substituição à isometria fazemos as vistas de cada parede e de cada ambiente onde ficarão as tubulações, com respectivas locações e alturas. Isto melhora a interpretação do encanador na hora da execução.
  • Esquema da caixa dágua: Todas as orientações para instalação da caixa d’água.
  • Detalhes: Detalhe do hidrômetro, e instalações de vasos, chuveiros, duchas, lavatórios etc, com todas as conexões necessárias como joelhos, curvas etc.
  • Tabela de Materiais: Relação quantitativa de todo o material a ser gasto na instalação de água fria, tais como: joelhos, tubos conexões caixas etc.
  • Planta de Esgoto: Planta geral das tubulações de esgoto com locação das peças sanitárias, caixas de passagem e de gordura, fossa, sumidouro (se for o caso) e filtro anaeróbio.
  • Detalhes das unidades: Para cada unidade sanitária, fazemos um detalhe em escala maior, com a indicação de tubos e conexões, tubos de queda, colunas de ventilação etc.
  • Demais detalhes: Detalhes construtivos da fossa, sumidouro, filtro, caixas de passagem e de gordura, com as respectivas plantas, cortes e elevações.
  • Memorial de Cálculo: Todo o memorial de cálculo para dimensionamento da fossa, sumidouro e filtro, estão na própria prancha do projeto.
  • Tabela de Materiais: Relação quantitativa de todo o material a ser gasto na instalação de esgoto, tais como: joelhos, tubos conexões caixas etc.

Orçamento Quantitativo (Vendido separadamente)

  • É um sistema em excel chamado SOS Obras ( Sistema de Orçamento Soprojetos para Obras), desenvolvido pela equipe de soprojetos, composto de uma série de planilhas integradas, com o objetivo de calcular a quantidade de todos os materiais e mão de obra a serem gastos gastos na obra, entre essas planilhas destacamos:
  • Planilha com explicações de uso do sistema.
  • Planilha Resumo de todos os itens da obras.
  • Planilha para lançamento de preços dos materiais praticados na cidade do cliente.
  • Planilha com orçamento ANALÍTICO
  • Planilha com orçamento DISCRIMINADO
  • Planilha com quantidade de materiais a serem gastos na obra, que podem ser classificados em ordem alfabética, por quantidade e por preço total.
  • Obs: O cliente deverá apenas preencher o preço dos materiais/mão de obra praticados na sua cidade, que a planilha fornecerá o resultado geral e total tanto das quantidades, quanto dos valores.

CAD (Vendido separadamente)

  • É o arquivo matriz do projeto em extensão (.dwg) próprio do AutoCad. Como não fazemos o projeto estrutural, em projetos tipo sobrados, talvez seja necessário adquiri-lo para menor custo do engenheiro calculista.

REVIT (Vendido separadamente)

  • Revit é o que há de mais atual em softwares para execução de projetos. Usa tecnologia BIM, e desde 2011 usado pelo nosso escritório. Comprando este arquivo fornecemos o arquivo matriz feito neste programa em extensão (.rvt).

Projeto estrutural

  • A Soprojetos não executa o projeto estrutural, devido a necessidade de conhecimento do terreno. Sugerimos que o cliente adquira o projeto em DWG para maior facilidade do responsável técnico da obra executar o projeto estrutural.

Alterações nas planilhas

  • A Soprojetos não executa quaisquer alterações ou ajustes nas planilhas orçamentárias da CAIXA. Quaisquer alterações ou ajustes deverão ser feitos pelo responsável técnico contratado pelo cliente para executar a obra.

Arquivos em DWG

  • Não incluimos os arquivos em DWG, pois é um opcional, e em 99% dos casos não é necessário para aprovação. Caso deseje adquirir poderá ser aplicado um valor adicional, entre em contato com o [email protected]

Planta de Situação:

  • Planta onde mostra a localização do terreno na quadra. Esta Planta só é fornecida caso o cliente tenha solicitado nossa proposta clicando no registro no CAU.

Planta de Locação:

  • Planta onde mostra a localização do prédio dentro do terreno, com seus respectivos afastamentos laterais, frontais e fundos. Esta Planta só é fornecida caso o cliente tenha solicitado nossa proposta clicando em registro no CAU.

Versões desse projeto

As versões são projetos que sofreram pequenas modificações (ex: adicionado um quarto, retirado um banheiro, adicionado um closet...). Essas versões são considerados projetos padrão.

Veja abaixo outras versões desse projeto:

Versão 2
A aryf sobrado contemporaneo2 cod123
R$ 504,00

Versão do Cód. 123, com três quartos sendo um suíte com closet. (sem alterar tamanho da casa ou do terreno).

A aryf sobrado contemporaneo2 cod123

Custo estimado da obra:

Escolha sua Cidade/Região:
Mão de Obra:
Material:
Total:

Mais informações em relação ao "Custo da Obra"?

O custo de uma obra é dependente da região onde ela será construída e do padrão de acabamento que se vai dar, luxo, médio ou simples.

Também depende de fatores como a topografia, necessidade de fundações especiais etc. Sem contar estes últimos fatores, podemos aproximar o custo de uma obra, baseado em tabelas de custos unitários fornecidos pelos órgãos afins.

Opcionalmente nossos projetos acompanham o Orçamento Quantitativo de Material, que é a relação da quantidade de materiais a serem gastos na construção sem valores unitários, entregues em arquivo .xls do Excel para maior comodidade. Você inclui os valores dos materiais da sua cidade e a planilha calcula automaticamente o valor total.

O Orçamento Quantitativo custa R$ 80,00. E você pode adquirir no menu de compra ao lado.

R$ 504,00
ou 3x de R$ 168,00
(sem juros no cartão)

Planta humanizada desta versão (Cód. 123 )

Esta é uma representação da planta da casa que não pode ser utilizada para construção, para construir e garantir a execução correta deste projeto adquira o projeto arquitetônico clicando em "Comprar Projeto".

Esta planta pode ser modificada!

Deixe-nos saber as alterações que você deseja fazer neste projeto e obtenha uma proposta sem compromisso. Clique no botão ou ligue-nos.

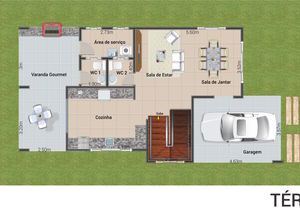

Planta humanizada ter cod 123
Planta humanizada sup cod 123
Terreno cod 123
