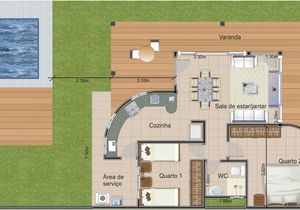

Planta de casa com 2 quartos e varanda - Cód. 113

• Plantas Baixas: Planta baixa de toda a instalação elétrica, com pontos, dimensão das tubulações e da fiação, marcação das tomadas, interruptores, fase, neutros, luminárias, arandelas, ar condicionado e chuveiro elétrico.
• Quadro de cargas: Quadro demonstrativo das cargas utilizadas no projeto.
• Diagramas Unifilar, bifilar e trifilar: Conforme a carga utilizada, são os diagramas demonstrativos com as bitolas, disjuntores, fases e aterramento.
• Resumo dos pontos elétricos: Quadro com o resumo de todos os pontos elétricos a serem utilizados no projeto.
• Listagem de material: Relação quantitativa de todo o material a ser gasto na instalação elétrica.

• Planta de Hidráulica: Planta das tubulações que existirão nos andares térreo e superior, com indicação das descidas dos tubos e locação dos pontos hidráulicos.
• Planta dos Barriletes: Nesta planta apresentamos as tubulações que existirão no forro, também chamados de barriletes, nela indicamos as instalações da caixa d água com sua locação e pontos de descidas dos tubos.
• Vistas: Em substituição à isometria fazemos as vistas de cada parede e de cada ambiente onde ficarão as tubulações, com respectivas locações e alturas. Isto melhora a interpretação do encanador na hora da execução.
• Esquema da caixa dágua: Todas as orientações para instalação da caixa d’água.
• Detalhes: Detalhe do hidrômetro, e instalações de vasos, chuveiros, duchas, lavatórios etc, com todas as conexões necessárias como joelhos, curvas etc.
• Tabela de Materiais: Relação quantitativa de todo o material a ser gasto na instalação de água fria, tais como: joelhos, tubos conexões caixas etc.
• Planta de Esgoto: Planta geral das tubulações de esgoto com locação das peças sanitárias, caixas de passagem e de gordura, fossa, sumidouro (se for o caso) e filtro anaeróbio.
• Detalhes das unidades: Para cada unidade sanitária, fazemos um detalhe em escala maior, com a indicação de tubos e conexões, tubos de queda, colunas de ventilação etc.
• Demais detalhes: Detalhes construtivos da fossa, sumidouro, filtro, caixas de passagem e de gordura, com as respectivas plantas, cortes e elevações.
• Memorial de Cálculo: Todo o memorial de cálculo para dimensionamento da fossa, sumidouro e filtro, estão na própria prancha do projeto.
• Tabela de Materiais: Relação quantitativa de todo o material a ser gasto na instalação de esgoto, tais como: joelhos, tubos conexões caixas etc.

Orçamento Quantitativo (Vendido separadamente)

• É um sistema em excel chamado SOS Obras ( Sistema de Orçamento Soprojetos para Obras), desenvolvido pela equipe de soprojetos, composto de uma série de planilhas integradas, com o objetivo de calcular a quantidade de todos os materiais e mão de obra a serem gastos gastos na obra, entre essas planilhas destacamos:
• Planilha com explicações de uso do sistema.
• Planilha Resumo de todos os itens da obras.
• Planilha para lançamento de preços dos materiais praticados na cidade do cliente.
• Planilha com orçamento ANALÍTICO
• Planilha com orçamento DISCRIMINADO
• Planilha com quantidade de materiais a serem gastos na obra, que podem ser classificados em ordem alfabética, por quantidade e por preço total.
• Obs: O cliente deverá apenas preencher o preço dos materiais/mão de obra praticados na sua cidade, que a planilha fornecerá o resultado geral e total tanto das quantidades, quanto dos valores.

CAD (Vendido separadamente)

• É o arquivo matriz do projeto em extensão (.dwg) próprio do AutoCad. Como não fazemos o projeto estrutural, em projetos tipo sobrados, talvez seja necessário adquiri-lo para menor custo do engenheiro calculista.

REVIT (Vendido separadamente)

• Revit é o que há de mais atual em softwares para execução de projetos. Usa tecnologia BIM, e desde 2011 usado pelo nosso escritório. Comprando este arquivo fornecemos o arquivo matriz feito neste programa em extensão (.rvt).
